kichik o'lchamli nozik tolali lazerni kesish dastgohi avtomatik vkladkani 800 vatt

Mahsulot tafsilotlari

Sertifikatlash: ISO9001: 2008

To'lov va etkazib berish shartlari:

Minimal buyurtma miqdori: 1 dona

Narxi: muzokaralar

Paket tafsilotlari: yog'och quti

Yetkazib berish muddati: 7-15 kun

Ta'minot qobiliyati: oyiga 2000 dona

Mahsulotning batafsil tavsifi

Mahsulot nomi:	Kichik o'lchamdagi 5050 yuqori aniqlikdagi tolali lazerni kesish mashinasi	Lazer kuchi:	300w dan 800w gacha
Ish maydoni:	500 * 500 mm	Maksimal harakatlanish tezligi:	60m / min
Joylashtirish aniqligi:	± 0.01-0.03	Powe ta'minoti:	3 × 380V ± 10% 220V ± 10%
Paket:	Yog'och quti	Kafolat:	1 yil

Ushbu model yuqori aniqlikdagi chiziqli vosita ish stantsiyasini, yuqori aniqlikdagi, tezkorlikni qabul qiladi; ixtiyoriy yuqori aniqlikdagi CCD avtomatik joylashishni aniqlash, avtomatik sozlash. Avtomatik kompyuter dasturiy ta'minoti, real vaqt rejimida dasturiy ta'minot interfeysi, ishlov berish holatini o'z vaqtida tushunish, kontaktsiz ishlov berish dasturi, mexanik stress va deformatsiyaning yo'qligi, oddiy ishlash, yuqori aniqlik.

1, Amaliy yangi turdagi patent integrallashgan dizayni turli xil turlari yoki lazer manbalari ishlab chiqaruvchilari, ixcham tuzilishi ishonchli, xavfsiz, amaliy va oqilona.
2, optik marmar platformadan foydalanish, yuqori tezlikda harakatlanish, yuqori barqarorlik uchun mos bo'lgan tebranishga qarshi ramka dizayni.
3, yuqori aniqlikdagi, to'liq teskari aloqa chiziqli vosita bilan ishlaydigan ish tezligi tez; katta ish maydoni vizual nozik joylashishni aniqlash ixtiyoriy, avtomatik aniq kalibrlash.
4, ko'p funktsiyali integratsiyalashgan nazorat, mustaqil dasturlash va patent dasturini ishlab chiqish, dasturiy ta'minotni avtomatik boshqarish, ishlov berish holatining barcha funktsiyalari va barcha qismlarini ko'rsatadigan real vaqt rejimida qayta aloqa; kontaktsiz ishlov berish rejimi, mexanik stress va deformatsiyaning yo'qligi.

Konfiguratsiya

^#	^Mahsulot	^{Texnik xususiyatlari}	^Tovar	^Eslatma
¹	^{Lazer manbai}	^800W	^Maxfotonika
²	^{chiziqli vosita}
³	^{Optik panjara}	^{piksellar soni 0,5 mkm}	^Ispaniya
⁴	^Haydovchi		^servotronix
⁵	^{Z o'qi Vintli modullar guruhi}
⁶	^{Lazerni kesish boshi}	^BT230
⁷	^{Nozik chiziqli qo'llanma rayi}		^Hiwin
⁸	^Marmar	^{18001350200}	^Shandong
⁹	^{Organ qoplami}	^Standart
¹⁰	^{Ishlov berish materiallari}	^Standart		^{aviatsiya alyuminiy qotishmasi}

Parametr

^{Ish hajmi}		^{500 × 500 (mm)}
^{Maks. Tezlashtirish}		^1,2g
^{X AXIS}	^{Maks. Harakat tezligi}	^{60m / min}
	^Yo'l	^{500 mm}
	^{Joylashtirish aniqligi}	^{± 0,01 mm}
	^{Takrorlashning aniqligi}	^{± 0,004 mm}
^{Y AXIS}	^{Maks. Harakat tezligi}	^{60m / min}
	^Yo'l	^{500 mm}
	^{Joylashtirish aniqligi}	^{± 0,01 mm}
	^{Takrorlashning aniqligi}	^{± 0,004 mm}
^{Z AXIS}	^Yo'l	^{100 mm}

Ish holati

¹	^{Ish harorati}	^{-10 ℃ ～ 45 ℃}
²	^{Nisbiy havoning namligi}	^{＜ 90% kondensator yo'q}
³	^{Atrof muhit}	^{Yaxshi shamollatish, tebranish yo'q}
⁴	^{Quvvatlantirish manbai}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Quvvat chastotasi}	^50Hz

4. Mashina taklifi

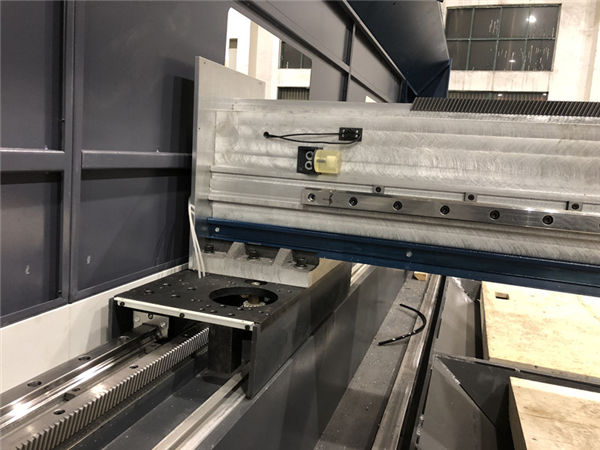

4. 1 Mashina tagligi marmar tuzilishini va AQShning CNC lazerni kesish tizimini qabul qiladi. Harakatni aniqroq qilish uchun zanjirli frezeleme mashinasini qayta ishlash orqali integratsiyalashgan loyihalash bilan .Lin motorli haydash tizimi, do'stona interfeys va uzoq muddatli barqaror ishlash.
Qabul qilingan THK Japan nozik chiziqli qo'llanma temir yo'l, yuqori aniqlik, past aşınma va yig'ish yoki almashtirish oson. 2 lazerli kesish boshi
BT230 (Raytools, Shveytsariya markasi) avtokokk tizimli lazerli kesish uchun bosh Bu material chiqindilarini buzilishlarni oldini olish mumkin. Himoya oynasi chiqib ketish boshining ichidagi muhim optik qismlarning arzon narxini saqlab turishi va himoya qilishi mumkin. Avtomatik fokuslash tizimi tekis bo'lmagan metall plitalarga ishlov berish uchun javob beradi. Yuqori sifatli lazerlar bilan birgalikda BT230 seramika, tibbiyot, yarimo'tkazgich va boshqa sohalarda keng qo'llanilishi mumkin.

^Mahsulot	^Parametr
^kollimatsiya	^{100 mm}
^diqqat	^{125 mm}
^{optik diafragma}	^{25 mm}
^{nozul (bitta)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{ob'ektiv materiallari}	^kvarts
^{tolali vilka}	^QBH
^{Yordamchi bosim}	^{Maks. 20bar}
^vazn	^{~ 1,5Kg}

Boshqarish tizimi

Professional kompyuter sanoatida foydalanish, grafik interfeys, ishlash oson, professional kesishni boshqarish dasturi turli xil grafika va matnlarni, real vaqtda ishlov berishni, CAD, CorelDraw va boshqa professional xaritalash dasturlarini bemalol loyihalashtirishi mumkin.
. Yuqori sifatli sanoat kompyuterini boshqarish operatsiyasi
. Yuqori samarali, oson ishlaydigan CNC chiqib ketish tizimi
. Z o'qi avtomatik kuzatuv funktsiyasi

Ilovalar ekrani

Har xil metall plitalarni kesish va yumshatish va boshqa turdagi lazer bilan ishlov berish, masalan, apparat, maishiy elektronika buyumlari, turli xil asboblar, plastmassa metallni qayta ishlash sanoat kesish uchun qo'llaniladi; turli xil metall materiallar uchun nozik kesish va burg'ulash.
