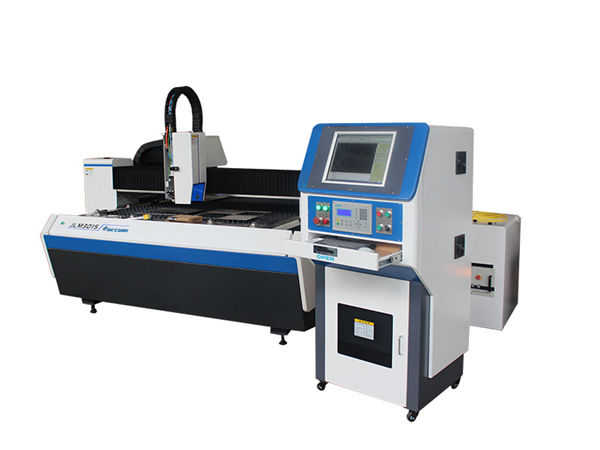

yuqori aniqlikdagi kichik ingichka plastinka metall lazerni kesish mashinalari korroziyaga qarshi aşınma

Mahsulot tafsilotlari

Sertifikatlash: ISO9001: 2008

To'lov va etkazib berish shartlari:

Minimal buyurtma miqdori: 1 dona

Narxi: muzokaralar

Paket tafsilotlari: yog'och quti

Yetkazib berish muddati: 7-15 kun

Ta'minot qobiliyati: oyiga 2000 dona

Mahsulotning batafsil tavsifi

Mahsulot nomi:	Yuqori aniq metall tolali lazerni kesish mashinasi	Lazer kuchi:	500w / 800w
Ish maydoni:	500 * 500 mm	Maksimal harakatlanish tezligi:	60m / min
Joylashtirish aniqligi:	± 0.01-0.03	Powe ta'minoti:	3 × 380V ± 10% 220V ± 10%
Paket:	Yog'och quti	Kafolat:	1 yil

Nozik lazerni kesish mashinasi RISE LASER tomonidan ishlab chiqilgan va ishlab chiqarilgan. Yupqa qatlamli metallni qo'llash uchun etakchi lazer texnologiyasi bilan qabul qilingan. Mashina marmar va Cypcut lazerni kesish tizimi bilan birlashtirilgan. Integratsiyalashgan dizayni, ikki tomonlama gantry chiziqli motorli haydash tizimi, do'stona interfeys va uzoq muddatli barqaror ishlash.

* Xavfsizlik tuzilishi
* Kam mashg'ulot, kichik ustaxona uchun yaxshi.
* Oson opertaion
* Qo'llash oson bo'lgan etakchi kesish tizimi.
* Korroziyaga qarshi aşınma
* Transmissiya qismlariga bepul texnik xizmat ko'rsatish, materialni korroziy ravishda kesish imkoniyati mavjud.
* Barqaror va bardoshli
* Marmar dastgohi, kamroq buzilish, yuqori barqarorlik, yuqori tezlikda ishlayotganda zarbaga qarshi.
* Nozik kesish
* Eng yaxshi kesish Shveytsariya RAYTOOLS lazerli kesish boshi
* Tolali lazerlar
* Xitoyning yuqori sifatli va barqarorlik bilan ishlangan eng yaxshi tolali lazerlari bilan qabul qilingan.
* Nozik harakat mexanizmi
* Ikki chiziqli vosita haydash tizimi kesish aniqligi va samaradorligini oshirishi mumkin.

^{Konfiguratsiya}

^#	^Mahsulot	^{Texnik xususiyatlari}	^Tovar	^Eslatma
¹	^{Lazer manbai}	^800W	^Maxfotonika
²	^{chiziqli vosita}		^Raytools
³	^{Optik panjara}	^{piksellar soni 0,5 mkm}	^Ispaniya
⁴	^Haydovchi		^servotronix
⁵	^{Z o'qi Vintli modullar guruhi}		^{Kuch berish}
⁶	^{Lazerni kesish boshi}	^BT230	^Raytools
⁷	^{Nozik chiziqli qo'llanma rayi}		^Hiwin
⁸	^Marmar	^{18001350200}	^Shandong
⁹	^{Organ qoplami}	^Standart	^Raytools
¹⁰	^{Ishlov berish materiallari}	^Standart	^Raytools	^{aviatsiya alyuminiy qotishmasi}

^Parametr

^Model		⁵⁰⁵⁰
^{Ish hajmi}		^{500 × 500 (mm)}
^{Maks. Tezlashtirish}		^1,2g
^{X AXIS}	^{Maks. Harakat tezligi}	^{60m / min}
	^Yo'l	^{500 mm}
	^{Joylashtirish aniqligi}	^{± 0,01 mm}
	^{Takrorlashning aniqligi}	^{± 0,004 mm}
^{Y AXIS}	^{Maks. Harakat tezligi}	^{60m / min}
	^Yo'l	^{500 mm}
	^{Joylashtirish aniqligi}	^{± 0,01 mm}
	^{Takrorlashning aniqligi}	^{± 0,004 mm}
^{Z AXIS}	^Yo'l	^{100 mm}

^{Ish holati}

¹	^{Ish harorati}	^{-10 ℃ ～ 45 ℃}
²	^{Nisbiy havoning namligi}	^{＜ 90% kondensator yo'q}
³	^{Atrof muhit}	^{Yaxshi shamollatish, tebranish yo'q}
⁴	^{Quvvatlantirish manbai}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Quvvat chastotasi}	^50Hz

Mashina taklifi

4.1 Mashina tagligi marmar tuzilishini va AQShning CNC lazerni kesish tizimini qabul qiladi. Harakatni aniqroq qilish uchun zanjirli frezeleme mashinasini qayta ishlash orqali integratsiyalashgan loyihalash bilan .Lin motorli haydash tizimi, do'stona interfeys va uzoq muddatli barqaror ishlash.
Qabul qilingan THK Japan nozik chiziqli qo'llanma temir yo'l, yuqori aniqlik, past aşınma va yig'ish yoki almashtirish oson.

4. 2 lazerli kesish boshi
BT230 (Raytools, Shveytsariya markasi) avtokokk tizimli lazerli kesish uchun bosh Bu material chiqindilarini buzilishlarni oldini olish mumkin. Himoya oynasi chiqib ketish boshining ichidagi muhim optik qismlarning arzon narxini saqlab turishi va himoya qilishi mumkin. Avtomatik fokuslash tizimi tekis bo'lmagan metall plitalarga ishlov berish uchun javob beradi. Yuqori sifatli lazerlar bilan birgalikda BT230 seramika, tibbiyot, yarimo'tkazgich va boshqa sohalarda keng qo'llanilishi mumkin.

^kollimatsiya	^{100 mm}
^diqqat	^{125 mm}
^{optik diafragma}	^{25 mm}
^{nozul (bitta)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{ob'ektiv materiallari}	^kvarts
^{tolali vilka}	^QBH
^{Yordamchi bosim}	^{Maks. 20bar}
^vazn	^{~ 1,5Kg}

4. 3 boshqaruv tizimi

Professional kompyuter sanoatida foydalanish, grafik interfeys, ishlash oson, professional kesishni boshqarish dasturi turli xil grafika va matnlarni, real vaqtda ishlov berishni, CAD, CorelDraw va boshqa professional xaritalash dasturlarini bemalol loyihalashtirishi mumkin.
. Yuqori sifatli sanoat kompyuterini boshqarish operatsiyasi
. Yuqori samarali, oson ishlaydigan CNC chiqib ketish tizimi
. Z o'qi avtomatik kuzatuv funktsiyasi
CNC chiqib ketish nazorat qilish tizimi
CNC chiqib ketish nazorat qilish tizimi bu Windows XP Professional ishlab chiqishga asoslangan yuqori samarali boshqaruv kartasidan foydalanish, CNC boshqaruv tizimi bilan to'liq ta'minlangan, shuning uchun mashina va lazer manbai o'rtasida real vaqtda boshqarish va dasturiy ta'minotni yangilash yanada qulay va tezdir.

Boshqarish tizimining asosiy xususiyatlari

Barqaror ishlash, yaxshi shovqinlarga qarshi qobiliyat
Tez harakatlanish tezligi, silliq boshlash va to'xtash
Yaxshi chiqib ketish effekti, tez chiqib ketish tezligi
Katta ma'lumotlarni qayta ishlash uchun kengaytirilgan imkoniyat
Chiqishni boshqarish: ob'ektni birlashtirilgan chiqish rejimini qo'llab-quvvatlash, kesishni boshlash uchun har qanday pozitsiyani qo'llab-quvvatlash, NC va grafikaning ikkita chiqish rejimi bilan birlashtirilgan, to'xtash parametrlaridan keyin o'zgartirilishi mumkin.

Dasturiy ta'minot

l Inglizcha versiyasi mavjud
l Qayta ishlangan fayllarni ishonchli tarzda saqlash
l ishchi harakat va kesish holatini ko'rsatish
l DXF, xalqaro G kodli NC fayllarini qo'llab-quvvatlaydi.
l Avtomatik chiqib ketish hisoblash
l Qayta ishlash ehtiyojlariga ko'ra, u kesish boshlang'ich pozitsiyasini va ishlov berish yo'nalishini o'zgartirishni qo'llab-quvvatlaydi, shu bilan birga tizim dinamikasi chiziq pozitsiyasini yo'naltirish yoki yo'naltirish uchun sozlanadi.
Fayllarni import qilishda yoki qo'lda sozlashda ish vaqtini optimallashtiring.
Guruhdan import qilingan va qo'llaniladigan qisman ma'lumotlar mavjud
Avtomatik joylashtiradigan dasturiy ta'minot CAM
Yuqori javob, yuqori namuna olish darajasi, yuqori uzatish tezligi, servo tizimning barqarorligini kafolatlaydi, tizim orqali kalit sensorning ishlashini sozlashi mumkin.
EtherCAT BUS CNC tizimi (AheadTechs) birlashgan interfeys uchun moslashuvchan boshqaruvni qo'llab-quvvatlashi mumkin. Ishlov berish aniqligini ta'minlash uchun turli xil rejimlarni qo'llab-quvvatlaydi.
Ishlov berish qismlari va ishlab chiqarish miqdori statistikasini boshqarish.

^{Nazariyani kesish parametri}

^{Quvvat (Vt)}	^Materiallar	^{Qalinligi (mm)}	^{Kesish tezligi (m / min)}	^Gaz
⁸⁰⁰	^{Zanglamaydigan po'lat}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Karbonli po'lat}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
