Quvurlar va varaqlar uchun tolali lazerni kesish mashinasi

Mahsulot tafsilotlari

Sertifikatlash: Idoralar
To'lov va etkazib berish shartlari:
Minimal buyurtma miqdori: 1Set
Narxi: kelishilgan
Qadoqlash ma'lumotlari: 1 * 20GP konteyner
Yetkazib berish muddati: 30 kun
To'lov shartlari: L / C, D / A, T / T, D / P, Western Union, L / C
Ta'minot qobiliyati: oyiga 50 to'plam

Mahsulotning batafsil tavsifi

Ilova ::	Barcha metall materiallar	Qalinligi kesish:	SS Upto 10mm, MS Upto 22cm
Lazer turi ::	Elyaf	CNC yoki Not ::	Ha
Sovutish rejimi ::	Suvni sovutish	Boshqarish dasturi ::	Cypcut
Grafik format qo'llab-quvvatlanadi:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tug'ilgan joyi ::	Xitoy
Model raqami ::	TY-3015DG	Sotishdan keyingi xizmat:	Chet elda ishlaydigan mashinalarga xizmat ko'rsatadigan muhandislar
Takrorlash uchun ::	+ -0.03mm	Ishlash harorati ::	0 ° C-45 ° C darajasida
Ishchi namlik ::	5%-95%	Lazer manbai:	Xitoy yoki import qilingan
Kuchlanish::	AC380V ± 10% 50HZ (60HZ)	Kesish maydoni:	3000 * 1500mm standart, kattaroqni sozlash mumkin

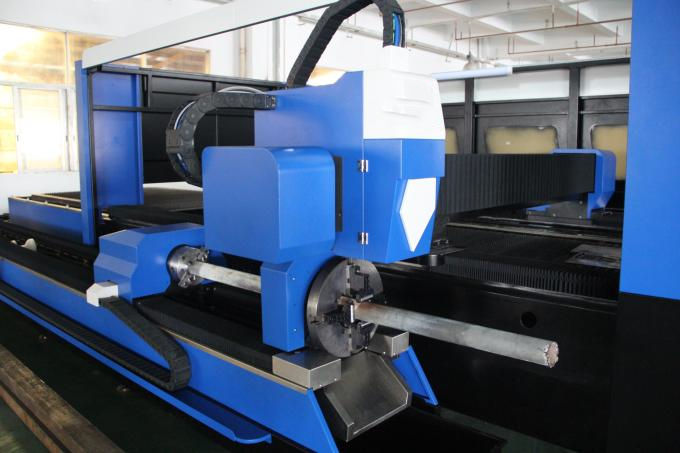

Quvurlar va plitalar uchun tolali lazerni kesish mashinasi

Mashina tanasi

1. Bizning 8000 mm po'latdan yasalgan tuzilishga ega, 600 body issiqlik bilan ishlov berish, 20 yil davomida deformatsiyasiz foydalanish uchun nozik payvandlash.
2. Magniy qotishma quyish bilan gantry, deformatsiz kuchli barqarorlik, tezkor harakat.
3. Chekish tizimini mashina korpusining har ikki tomonida ham yuqori darajali rayonlashtirish tizimi, kuchli bo'laklangan chang va chekish to'plami ishchilarga zararni kamaytiradi.
4. Import qilingan aniq flanesli reduktor va servo motor, Tez ishlaydigan tezlik.
5. Mashina to'shagida 70 pichoq va 6 slayd paneli, mashinani ogohlantirishni kamaytirish uchun yaqin pichoqlar, choyshablarni osongina yuklash va yuklab olish uchun silindrlar bilan ishlaydigan slaydlar.
6. Moslashuvchan quti old va ikkala tomondan o'rnatilishi mumkin, bu esa mashinaning ishlashiga mosdir.

Texnik xususiyatlari

Lazer manbai	IPG / Raycus / Nlight
Mashina tanasi	gantry tuzilishi
Ish safari	Oziqlantirish moslamasi bilan yuqori aniqlikdagi Ball vida raqamli boshqaruv jadvali
Maksimal ish tezligi	80m / min-90G / min
X / Y joylashuv aniqligi	0,03 mm / m
Quvvatlantirish manbai	380V 50Hz / 60Hz
X / Y takroriy joylashishni aniqlash	± 0,03 mm
Yugurish harorati	0 ° C-45 ° C darajasida
Maks tezlashishi	1.0G
Mashinaning yalpi kuchi	<16KVA
Amaliy materiallar	Yupqa po'lat, zanglamaydigan po'lat va boshqa turdagi metall plitalar
Kesish maydoni	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Umumiy og'irlik	4600KGS

Batafsil rasmlar

	Ism:Mashina korpusi va aksessuarlari a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai. b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi. Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.
Ism:AC servo vosita va haydovchi Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.
	Ism:Nozik chiziqli qo'llanmalar Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..
Ism:Kesish boshi Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.
	Ism:Lazer manbai tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

Ism:Mashina korpusi va aksessuarlari

a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai.
b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi.
Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.

Ism:AC servo vosita va haydovchi

Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.

Ism:Nozik chiziqli qo'llanmalar

Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..

Ism:Kesish boshi

Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.

Ism:Lazer manbai

tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

Namunalarni kesish

Namunalar:

O'qitish

Shartnomani imzolaganingizdan so'ng, sizning kompaniyangiz fabrikaga texnolgiya va asbob-uskunalar to'g'risida zaruriy bilimlarni, o'qish muddati taxminan 1-3 kunni tashkil qilishi mumkin, o'quv jarayoni quyidagicha:
a) Umumiy rasm chizish bo'yicha dastur;
b) mashg'ulotlarni yoqish va o'chirish mashinalari;
c) boshqaruv paneli va dasturiy ta'minot parametrlarining ahamiyati, parametrlar oralig'ini sozlash;
d) Mashinani asosiy tozalash va texnik xizmat ko'rsatish;
e) Uskunaning umumiy muammolarini bartaraf etish;
f) ehtiyotkorlik,

Kafolat

a). 1Metr quvurlarni lazerli kesish dastgohi uchun butun yil (texnogen zarar kelishilgan.)
b). Lazer manbai 2 yillik kafolat
v). Uzluksiz xizmat ko'rsatish va ehtiyot qismlarni etkazib berish
d). Operatsion xodimlari uchun bepul mashg'ulotlar. (muhandis chet elga ketishi mumkin.
