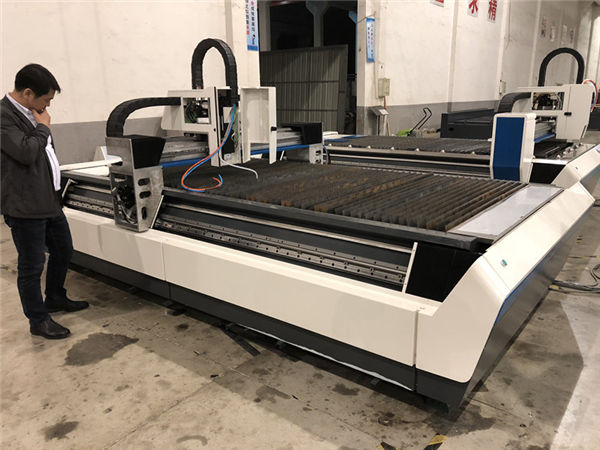

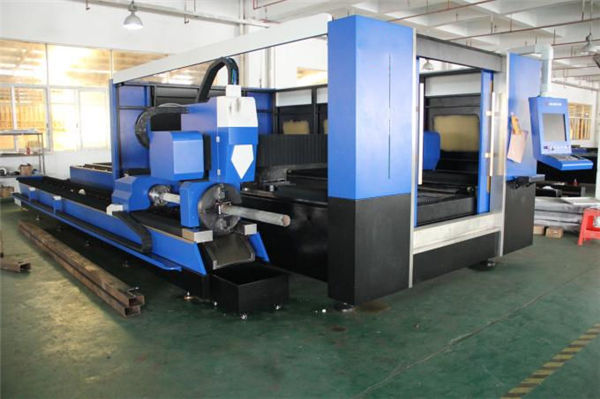

bitta lazerli kesish mashinasida quvurlar va varaqni kesish 700-6000w

bitta lazerli kesish mashinasida quvurlar va varaqni kesish 700-6000w

Mahsulot tafsilotlari


Sertifikatlash: Idoralar
To'lov va etkazib berish shartlari:
Minimal buyurtma miqdori: 1Set
Narxi: kelishilgan
Paket tafsilotlari: 1 * 40FR konteyner
Yetkazib berish muddati: metall lavha va quvur lazerni kesish mashinasi uchun 30 kun
To'lov shartlari: L / C, D / A, T / T, D / P, Western Union, L / C
Ta'minot qobiliyati: oyiga 50 to'plam

Mahsulotning batafsil tavsifi


Ilova ::Barcha metall materiallarQalinligi kesish:SS Upto 10mm, MS Upto 22cm
Lazer turi ::ElyafCNC yoki Not ::Ha
Sovutish rejimi ::Suvni sovutishBoshqarish dasturi ::Cypcut
Grafik format qo'llab-quvvatlanadi:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTTug'ilgan joyi ::Xitoy
Model raqami ::TY-3015JBGSotishdan keyingi xizmat:Chet elda ishlaydigan mashinalarga xizmat ko'rsatadigan muhandislar
Takrorlash uchun ::+ -0.03mmIshlash harorati ::0 ° C-45 ° C darajasida
Ishchi namlik ::5%-95%Qayta ishlash maydoni:20-130mmx3000mm
Kuchlanish::AC380V ± 10% 50HZ (60HZ)Kesish maydoni:3000 * 1500mm standart, kattaroqni sozlash mumkin

Mashina tanasi


1. Bizning 8000 mm po'latdan yasalgan tuzilishga ega, 600 body issiqlik bilan ishlov berish, 20 yil davomida deformatsiyasiz foydalanish uchun nozik payvandlash.
2. Magniy qotishma quyish bilan gantry, deformatsiz kuchli barqarorlik, tezkor harakat.
3. Chekish tizimini mashina korpusining har ikki tomonida ham yuqori darajali rayonlashtirish tizimi, kuchli bo'laklangan chang va chekish to'plami ishchilarga zararni kamaytiradi.
4. Import qilingan aniq flanesli reduktor va servo motor, Tez ishlaydigan tezlik.
5. Mashina to'shagida 70 pichoq va 6 slayd paneli, mashinani ogohlantirishni kamaytirish uchun yaqin pichoqlar, choyshablarni osongina yuklash va yuklab olish uchun silindrlar bilan ishlaydigan slaydlar.
6. Moslashuvchan quti old va ikkala tomondan o'rnatilishi mumkin, bu esa mashinaning ishlashiga mosdir.

Elyaf lazer mashinasining afzalligi


1) Zo'r nur sifati: Kichkina fokus diametri va yuqori ish samaradorligi, yuqori sifat.

2) Yuqori kesish tezligi: chiqib ketish tezligi 60 m / daqiqadan ko'proq

3) Barqaror ish: eng yaxshi jahon import tolasi lazerlarini qabul qilish, barqaror ishlash, kalit qismlar

100000 soatga yetish;

4) Fotoelektrik konversiya uchun yuqori samaradorlik: CO2 lazerni kesish mashinasi bilan taqqoslang,

tolali lazerni kesish mashinasi uch marta fotoelektrik konversiya samaradorligiga ega

5) Arzon narxlar va past texnik xizmat: Energiyani tejang va atrof-muhitni himoya qiling. Fotoelektrikni o'tkazish tezligi

25-30% gacha. Elektr energiyasini kam iste'mol qilish, bu an'anaviy CO2 lazerining atigi 20% -30% ni tashkil qiladi

chiqib ketish mashinasi. Optik tolali liniyani uzatishning hojati yo'q, texnik xizmat ko'rsatish xarajatlarini tejash;

6) oson operatsiyalar: optik tolali uzatish, optik yo'lni sozlash yo'q;

7) Super moslashuvchan optik effektlar: ixcham dizayn, moslashuvchan ishlab chiqarish talablari.

Texnik xususiyatlari


Model3015DG
Lazer manbai vositasiElyaf
Kesish oralig'i (L * W)3000 mm × 1500 mm
Z o'qi bilan urish250 mm
Maks. joylashishni aniqlash tezligi120 m / min
X, Y o'qi Maks. tezlikni tezlashtirish1.0G
Sovutish shakliSuvni sovutish
Lazer to'lqin uzunligi1070nm


Lazer manbasining chiqish quvvati



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W / 6000W

(Ixtiyoriy)

Min. chiqib ketish bo'shlig'i≤ 0,1 mm
X, Y va Z o'qlarining joylashuv aniqligi± 0,03 mm
X, Y va Z o'qlarining takroriy joylashishni aniqlash aniqligi± 0,01 mm
Kesuvchi materialning qalinligi (material bo'yicha)0,2 - 25 mm
Haydovchi modeliImport qilingan servo motor
Quvvat talabi380V, 50/60 Gts
Ish harorati0-45 ℃
Uzluksiz ish vaqti24 soat
Mashinaning og'irligiTaxminan 12000 kg
Elektr ta'minotining umumiy himoya darajasiIP54



Batafsil rasmlar

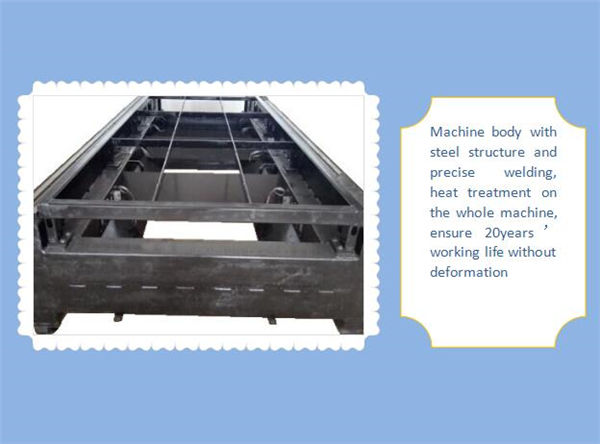

Ism: Mashina korpusi va aksessuarlari

a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai.
b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi.
Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.

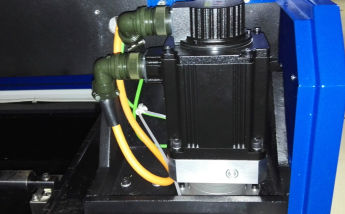

Ism:AC servo vosita va haydovchi

Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.



Ism:Nozik chiziqli qo'llanmalar

Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..

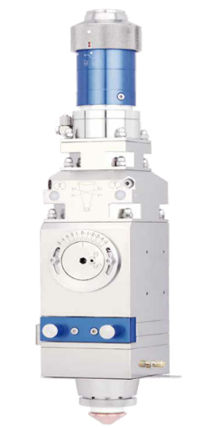

Ism:Kesish boshi



Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.

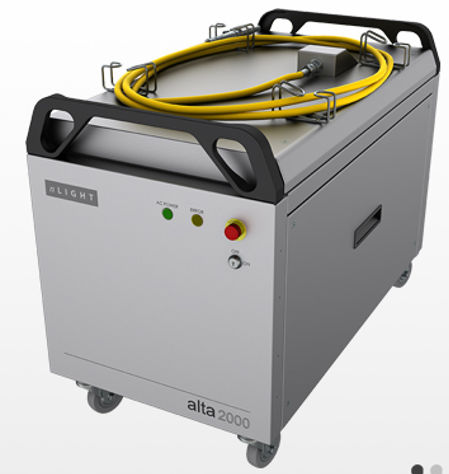

Ism:Lazer manbai

tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

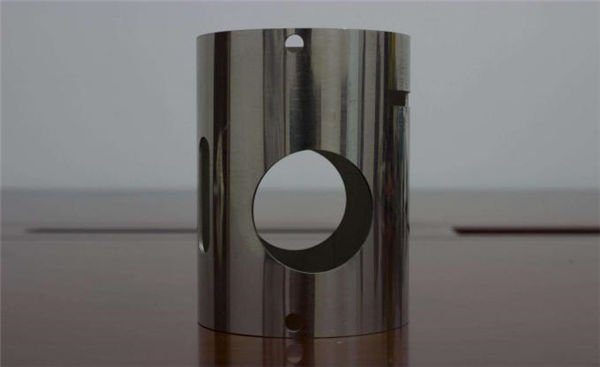

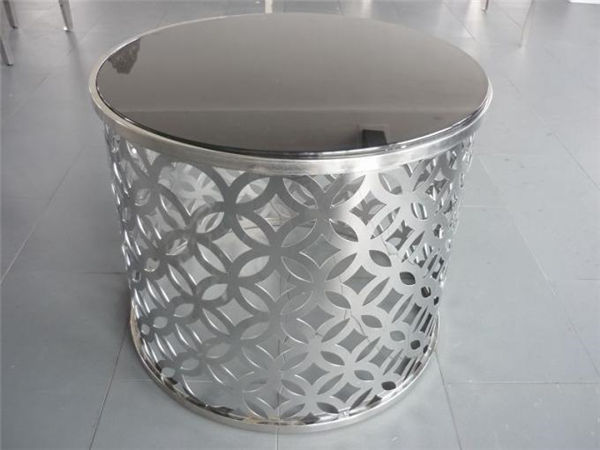

Namunalarni kesish


O'qitish


Shartnomani imzolaganingizdan so'ng, sizning kompaniyangiz fabrikaga texnolgiya va asbob-uskunalar to'g'risida zaruriy bilimlarni, o'qish muddati taxminan 1-3 kunni tashkil qilishi mumkin, o'quv jarayoni quyidagicha:

a) Umumiy rasm chizish bo'yicha dastur;

b) mashg'ulotlarni yoqish va o'chirish mashinalari;

c) boshqaruv paneli va dasturiy ta'minot parametrlarining ahamiyati, parametrlar oralig'ini sozlash;

d) Mashinani asosiy tozalash va texnik xizmat ko'rsatish;

e) Uskunaning umumiy muammolarini bartaraf etish;

f) ehtiyotkorlik,

Kafolat


a) .1Hamma quvur tolasi lazerni kesish dastgohi uchun. (Texnogen zarar haqida kelishib olinadi.)

b) .Lazer manbai 2 yillik kafolat

c) .Maxsus texnik xizmat ko'rsatish va ehtiyot qismlarni etkazib berish

d). Operatsion xodimlari uchun bepul trening. (muhandis chet elga ketishi mumkin.
