zanglamaydigan po'lat uchun metall lavha po'latdan yasalgan tolali lazerli kesish mashinasi

Mahsulot tafsilotlari

Sertifikatlash: Idoralar
To'lov va etkazib berish shartlari:
Minimal buyurtma miqdori: 1Set
Narxi: kelishilgan
Paket tafsilotlari: 1 * 40GP konteyner
Yetkazib berish muddati: 30 kun
To'lov shartlari: L / C, D / A, T / T, D / P, Western Union
Ta'minot qobiliyati: 150sets

Mahsulotning batafsil tavsifi

Ilova ::	Barcha metall materiallar	Qalinligi kesish:	SS Upto 12mm, MS Upto 22 sm
Lazer turi ::	Elyaf	Darbeli chastotasi:	1-2000HZ
Joylashuvni aniqlash tizimi:	Qizil chiroq	Boshqarish dasturi ::	Cypcut
Grafik format qo'llab-quvvatlanadi:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tug'ilgan joyi ::	Xitoy
Model raqami ::	TY-6020JB	Sotishdan keyingi xizmat:	Chet elda ishlaydigan mashinalarga xizmat ko'rsatadigan muhandislar
Takrorlash uchun ::	+ -0.03mm	Ishlash harorati ::	0 ° C-45 ° C darajasida
Ishchi namlik ::	5%-95%	Lazer manbai:	Xitoy yoki import qilingan
Kuchlanish::	AC380V ± 10% 50HZ (60HZ)	Kesish maydoni:	6000 * 2000mm

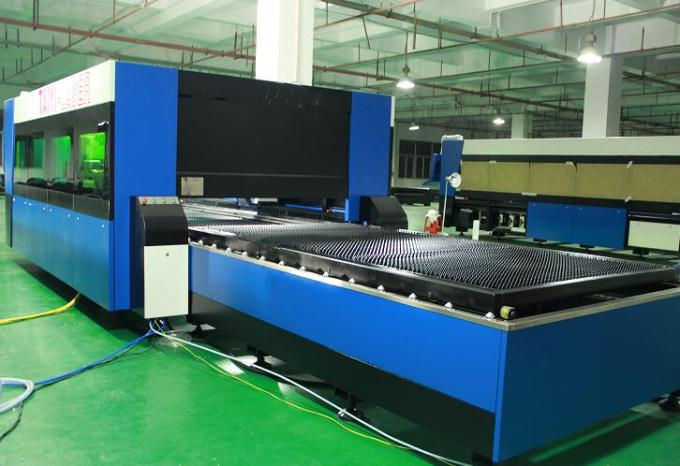

Mahsulot nomi:	Metall qoplamali po'latdan yasalgan tolali lazerli kesish mashinasi TY-6020JB

Elyaf lazer mashinasining afzalligi

1. An'anaviy lazer bilan taqqoslang, tolali lazer ko'proq atrof-muhitni himoya qiladi
2. Quvvat iste'moli ancha past: tolali lazerning fotoelektrik konversion samaradorligi an'anaviy lazerdan 15 baravar yuqori.
3. Yuqori lazerli nuqta sifati: bitta modulli lazer manbai
4. Kamroq iste'mol: elektr energiyasi soatiga 7KVt.

Fiber lazerni kesish dastgohining asosiy xususiyatlari

Mashina tanasi:
1. Taiyi kompaniyasining 8 mm temir po'latdan yasalgan tuzilishi, 600 ℃ issiqlik bilan ishlov berish, nozik payvandlash, 20 yil davomida deformatsiyasiz foydalanishiga ishonch hosil qilish uchun.

2. Magniy qotishma quyish bilan gantry, deformatsiz kuchli barqarorlik, tezkor harakat.

3. Chekish tizimini mashina korpusining har ikki tomonida ham yuqori darajali rayonlashtirish tizimi, kuchli bo'laklangan chang va chekish to'plami ishchilarga zararni kamaytiradi.

4. Import qilingan aniq flanesli reduktor va servo motor, Tez ishlaydigan tezlik.

5. Mashina to'shagida 70 pichoq va 6 slayd paneli, mashinani ogohlantirishni kamaytirish uchun yaqin pichoqlar, choyshablarni osongina yuklash va yuklab olish uchun silindrlar bilan ishlaydigan slaydlar.

6. Moslashuvchan quti old va ikkala tomondan o'rnatilishi mumkin, bu esa mashinaning ishlashiga mosdir.

Texnik xususiyatlari

Lazer manbai vositasi	Elyaf
Kesish oralig'i (L * W)	6000 mm × 2000 mm
Z o'qi bilan urish	250 mm
Maks. joylashishni aniqlash tezligi	120 m / min
X, Y o'qi Maks. tezlikni tezlashtirish	1.0G
Sovutish shakli	Suvni sovutish
Lazer to'lqin uzunligi	1070nm
Lazer manbasining chiqish quvvati	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Ixtiyoriy)
Min. chiqib ketish bo'shlig'i	≤ 0,1 mm
X, Y va Z o'qlarining joylashuv aniqligi	± 0,03 mm
X, Y va Z o'qlarining takroriy joylashishni aniqlash aniqligi	± 0,01 mm
Kesuvchi materialning qalinligi (material bo'yicha)	0,2 - 25 mm
Haydovchi modeli	Import qilingan servo motor
Quvvat talabi	380V, 50/60 Gts
Ish harorati	0-45 ℃
Uzluksiz ish vaqti	24 soat
Mashinaning og'irligi	Taxminan 12000 kg
Elektr ta'minotining umumiy himoya darajasi	IP54

Qalinligi bo'yicha ma'lumotnoma jadvali

Lazer kuchi	Maksimal kesish qalinligi
Lazer kuchi	Uglerod po'lati (mm)	Zanglamaydigan po'lat (mm)	Alyuminiy (mm)	Guruch (mm)
700 Vt	8	3	1	1
1000 Vt	12	4	2	2.5
1500W	14	5	4	3
2000 Vt	16	6	5	4
3000 Vt	22	10	6	8
Faqat ma'lumot uchun yuqorida ko'rsatilgan parametr

Amaliy materiallar

Zanglamaydigan po'lat, uglerod po'lati, qotishma po'lat, kremniy po'lat, bahor po'lat, galvanizli plastinka, tuzlangan plastinka, guruch plitasi, mis plastinka, alyuminiy plastinka va hk.

Batafsil rasmlar

	Ism:Mashina korpusi va aksessuarlari a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai. b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi. Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.
Ism:AC servo vosita va haydovchi Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.
	Ism:Nozik chiziqli qo'llanmalar Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..
Ism:Kesish boshi Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.
	Ism:Lazer manbai tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

Ism:Mashina korpusi va aksessuarlari

a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai.
b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi.
Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.

Ism:AC servo vosita va haydovchi

Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.

Ism:Nozik chiziqli qo'llanmalar

Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..

Ism:Kesish boshi

Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.

Ism:Lazer manbai

tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

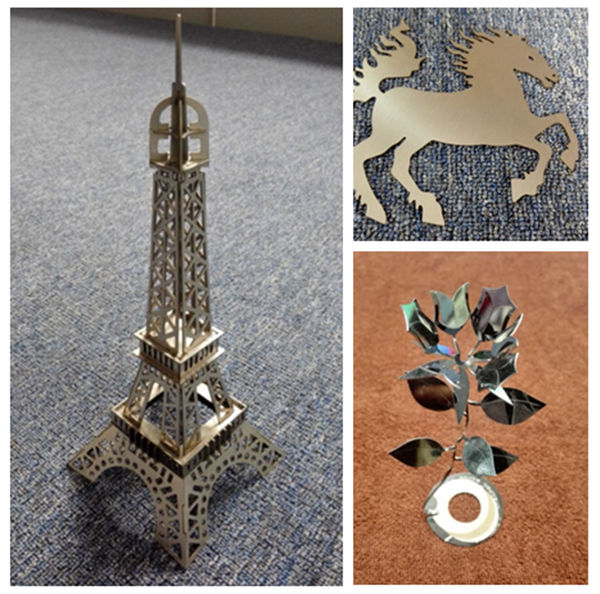

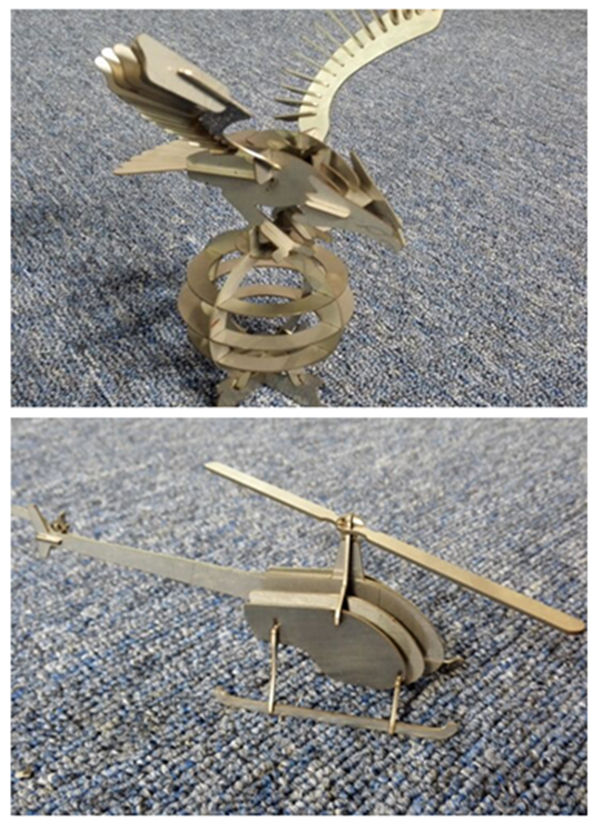

Namunalarni kesish

O'qitish

Mashg'ulotdan tortib mashinani o'rnatishgacha sotishdan keyingi xizmat (3 usul):
1. O'rnatish, ishlatish, texnik xizmat ko'rsatish va muammolarni bartaraf etish uchun taklif etiladigan ingliz tilidagi video va foydalanuvchi qo'llanmasini, shuningdek, elektron pochta, faks, telefon / whatsapp / skype // va hokazolarda taqdim etiladigan texnik qo'llanma. o'rnatish, foydalanish yoki sozlashda ba'zi muammolar.
2. Sizning kompaniyangiz texnologimizga fabrikamızdan asbob-uskuna va operatsion zaruriy asoslar, 3-5 kunlik o'quv vaqti haqida ma'lumot olish uchun tashrif buyurishni taklif qilishi mumkin, mashg'ulot tarkibi quyidagicha:
a) Umumiy rasm chizish bo'yicha dastur;
b) mashg'ulotlarni yoqish va o'chirish mashinalari;
c) Boshqarish paneli va dasturiy ta'minot parametrlarining ahamiyati, parametrlar oralig'ini sozlash
d) Mashinani asosiy tozalash va texnik xizmat ko'rsatish;
e) Uskunaning umumiy muammolarini bartaraf etish;
f) foydalanish ehtiyotkorlik.
3. Uyma-uy yurishni o'rgatish xizmati. viza, sayohat va turar joy harajatlari mijoz hisobiga bo'ladi. Mashg'ulotlar davomida ikkala muhandisimizga ham tarjimon tayinlash yaxshiroqdir. Mashg'ulot vaqti: 3-5 kun.

Kafolat

a). 1M metall tolali lazerni kesish mashinasi uchun butun mashina uchun yil. (Texnogen zarar haqida kelishib olinadi.)
b). Lazer manbai 2 yillik kafolat
v). Uzluksiz xizmat ko'rsatish va ehtiyot qismlarni etkazib berish
d). Operatsion xodimlari uchun bepul mashg'ulotlar. (muhandis chet elga ketishi mumkin.
