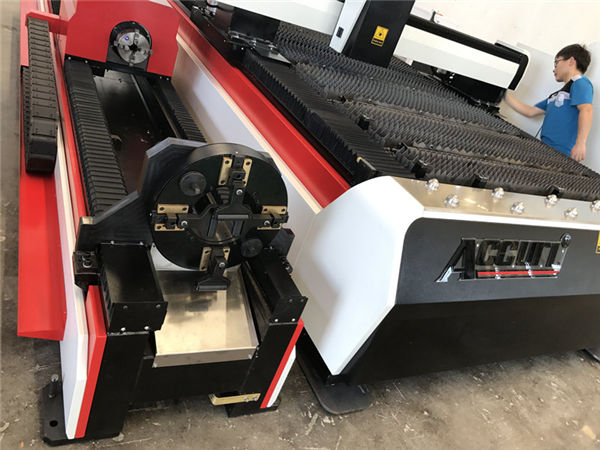

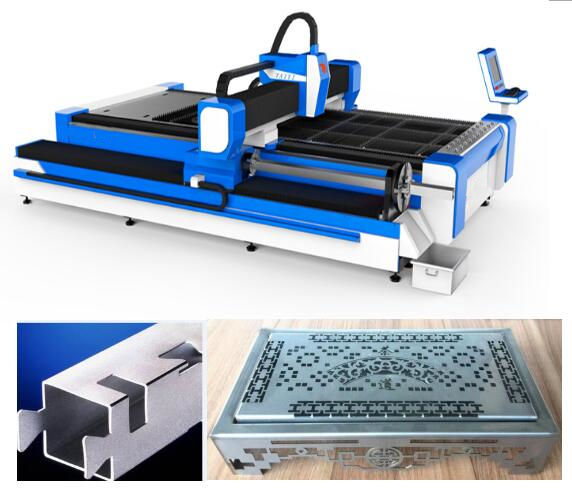

ss quvurlar 3d lazerli chiqib ketish mashinasi / 3 eksa tolali plitalar metall kesuvchisi

Mahsulot tafsilotlari

Sertifikatlash: Idoralar

To'lov va etkazib berish shartlari:

Minimal buyurtma miqdori: 1Set

Narxi: kelishilgan

Qadoqlash ma'lumotlari: 1 * 20GP konteyner

Yetkazib berish muddati: 30 kun

To'lov shartlari: L / C, D / A, T / T, D / P, Western Union, L / C

Ta'minot qobiliyati: oyiga 50 to'plam

Mahsulotning batafsil tavsifi

Ilova ::	Barcha metall materiallar	Qalinligi kesish:	SS Upto 10mm, MS Upto 22cm
Lazer turi ::	Elyaf	CNC yoki Not ::	Ha
Sovutish rejimi ::	Suvni sovutish	Boshqarish dasturi ::	Cypcut
Grafik format qo'llab-quvvatlanadi:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tug'ilgan joyi ::	Xitoy
Model raqami ::	TY-3015DG	Sotishdan keyingi xizmat:	Chet elda ishlaydigan mashinalarga xizmat ko'rsatadigan muhandislar
Takrorlash uchun ::	+ -0.03mm	Ishlash harorati ::	0 ° C-45 ° C darajasida
Ishchi namlik ::	5%-95%	Quvurlar kesish diapazoni:	20-130mmx3000mm
Kuchlanish::	AC380V ± 10% 50HZ (60HZ)	Kesish maydoni:	3000 * 1500mm standart, kattaroqni sozlash mumkin

Mashina tanasi

1. Taiyi kompaniyasining 8 mm temir po'latdan yasalgan tuzilishi, 600 ℃ issiqlik bilan ishlov berish, nozik payvandlash, 20 yil davomida deformatsiyasiz foydalanishiga ishonch hosil qilish uchun.

2. Magniy qotishma quyish bilan gantry, deformatsiz kuchli barqarorlik, tezkor harakat.

3. Chekish tizimini mashina korpusining har ikki tomonida ham yuqori darajali rayonlashtirish tizimi, kuchli bo'laklangan chang va chekish to'plami ishchilarga zararni kamaytiradi.

4. Import qilingan aniq flanesli reduktor va servo motor, Tez ishlaydigan tezlik.

5. Mashina to'shagida 70 pichoq va 6 slayd paneli, mashinani ogohlantirishni kamaytirish uchun yaqin pichoqlar, choyshablarni osongina yuklash va yuklab olish uchun silindrlar bilan ishlaydigan slaydlar.

6. Moslashuvchan quti old va ikkala tomondan o'rnatilishi mumkin, bu esa mashinaning ishlashiga mosdir.

Elyaf lazerni kesish mashinasining afzalligi

1. An'anaviy lazer bilan taqqoslang, tolali lazer ko'proq atrof-muhitni himoya qiladi:
2. Quvvat iste'moli ancha past: tolali lazerning fotoelektrik konversion samaradorligi an'anaviy lazerdan 15 baravar yuqori.
3. Yuqori lazerli nuqta sifati: bitta modulli lazer manbai
4. Kamroq iste'mol: elektr energiyasi soatiga 7KVt.

Bir soatda xarajatlarni tahlil qilish
Yo'q.	Mahsulot	SSni kesish (1 mm)	Po'latni kesish (5mm)	Eslatma
1	Elektr	1.4USD / soat	1.4USD / soat	1. Agar biz kesish uchun havo ishlatadigan bo'lsak, unda xarajat = havo kompressorining elektr zaryadi + mashinaning elektr energiyasi + qismlarni iste'mol qilish 2. Dongguan shahridagi mahalliy to'lovlar asosida hisoblagan xarajatlarimiz turli mamlakatlar uchun bir-biriga mos kelmaydi. 3. Turli xil qalinlikni kesish uchun har xil gus iste'mol qilinadi
2	Gaz (N2 / O2)	2USD / soat	1.4USD / soat
3	Himoya linzalari, ko'krak	0,06USD / soat	0,07 soat / soat
Umumiy xarajat		3.46USD / soat	2.87USD / soat

Texnik xususiyatlari

Model	TY-3015DG
Lazer manbai vositasi	Elyaf
Kesish oralig'i (L * W)	3000 mm × 1500 mm
Z o'qi bilan urish	250 mm
Maks. joylashishni aniqlash tezligi	120 m / min
X, Y o'qi Maks. tezlikni tezlashtirish	1.0G
Sovutish shakli	Suvni sovutish
Lazer to'lqin uzunligi	1070nm
Lazer manbasining chiqish quvvati	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Ixtiyoriy)
Min. chiqib ketish bo'shlig'i	≤ 0,1 mm
X, Y va Z o'qlarining joylashuv aniqligi	± 0,03 mm
X, Y va Z o'qlarining takroriy joylashishni aniqlash aniqligi	± 0,01 mm
Kesuvchi materialning qalinligi (material bo'yicha)	0,2 - 25 mm
Haydovchi modeli	Import qilingan servo motor
Quvvat talabi	380V, 50/60 Gts
Ish harorati	0-45 ℃
Uzluksiz ish vaqti	24 soat
Mashinaning og'irligi	Taxminan 12000 kg
Elektr ta'minotining umumiy himoya darajasi	IP54

Batafsil rasmlar

	Ism:Mashina korpusi va aksessuarlari a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai. b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi. Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.
Ism:AC servo vosita va haydovchi Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.
	Ism:Nozik chiziqli qo'llanmalar Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..
Ism:Kesish boshi Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.
	Ism:Lazer manbai tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

Ism:Mashina korpusi va aksessuarlari

a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai.
b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi.
Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.

Ism:AC servo vosita va haydovchi

Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.

Ism:Nozik chiziqli qo'llanmalar

Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..

Ism:Kesish boshi

Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.

Ism:Lazer manbai

tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi

Namunalarni kesish

O'qitish

Shartnomani imzolaganingizdan so'ng, sizning kompaniyangiz fabrikaga texnolgiya va asbob-uskunalar to'g'risida zaruriy bilimlarni, o'qish muddati taxminan 1-3 kunni tashkil qilishi mumkin, o'quv jarayoni quyidagicha:
a) Umumiy rasm chizish bo'yicha dastur;
b) mashg'ulotlarni yoqish va o'chirish mashinalari;
c) boshqaruv paneli va dasturiy ta'minot parametrlarining ahamiyati, parametrlar oralig'ini sozlash;
d) Mashinani asosiy tozalash va texnik xizmat ko'rsatish;
e) Uskunaning umumiy muammolarini bartaraf etish;
f) ehtiyotkorlik,

SS quvurlari va choyshablari lazerli kesish mashinasining kafolati

a) .1Barcha mashina uchun yil (qo'lda buzilishlar kelishilgan.)
b) .Lazer manbai 2 yillik kafolat
c) .Maxsus texnik xizmat ko'rsatish va ehtiyot qismlarni etkazib berish
d). Operatsion xodimlari uchun bepul trening. (muhandis chet elga ketishi mumkin.
