Mahsulot tafsilotlari
Mahsulotning batafsil tavsifi
Lazer turi: | Fiber lazer manbai | Kesish maydoni: | Diametri 20-200 mm |
---|---|---|---|
Sovutish rejimi: | Suvni sovutish | Ilova: | Qo'llaniladigan materiallar |
Ish kuchlanishi: | 380V / 50Hz | Fokus usuli: | Fokusni kuzatish va avtomatik sozlash |
Etkazish usuli: | Gear va raf | Lazer kuchi: | 800W |
Ishlash mumkin bo'lgan maksimal yuk: | 1000 kg | X / Y eksa pozitsiyasi: | 0,05 / 1000 mm |
CNC yoki yo'q: | HA | Sinf: | 4-sinf lazer |
Elyaf metall lazerni kesish mashinasi xususiyatlari
Xitoyda eng yuqori aniqlikka ega bo'lgan yuqori quvvatli lazerni kesish mashinasi, u katta o'lchamdagi metall eshik dizaynini kesib, 22 mm yumshoq po'latdan, 12 mm zanglamaydigan po'latdan, 10 mm alyuminiydan, 5 mm dan misdan, 4 mm misdan va 4 mm galvanizli po'latdan yasalgan plitalardan mukammal darajada kesilishi mumkin.
Mashinaning xususiyatlari
Oltin lazerdan ishlaydigan ikki ishchi stolli yangi dizayndagi to'liq yopiq tolali lazerli chiqib ketish mashinasi va zamonaviy avtokokokatsion zamonaviy zamonaviy kesish tizimini qo'llaydi.
Import qilingan yuqori aniqlikdagi tolali lazer generatori yuqori tezlikni, yuqori aniqlikni ta'minlaydi.
To'liq himoya korpusi dizayni ko'zga ko'rinmas lazer nurlanishidan va mexanik harakatlardan, yopiq atrof-muhitdan, xavfsizlik va atrof-muhit uchun xavfsizlikni ta'minlaydi.
Paletka ishlaydigan stol ovqatlanish vaqtini tejaydi.
Sandiqcha tarzi, axlat va kichik qismlarni yig'ish va tozalashni osonlashtiradi.
Gantry er-xotin haydash tuzilishi, yuqori namlikli to'shak, yaxshi qattiqlik, yuqori tezlik va tezlashuv.
Mashinaning ustunligini ta'minlash uchun dunyodagi etakchi tola lazerli rezonator va elektron komponentlar.
Mahsulot tavsifi
Lazer turi | Fiber lazer |
Lazer markasi | IPG / Maxfotonika |
Lazer kuchi | 800W (1000W / 2000W / 4000W ixtiyoriy) |
Ish maydoni | 1500mmX3000mm 1300x2500mm ixtiyoriy |
Ishchi stol | Ruxsat etilgan ishchi stol |
Boshqarish tizimi | PMAC to'liq yopiq pastadir servo nazorati |
Haydash rejimi | Ikkita tishli tokchani haydash |
Bo'sh / ishlov berish tezligi | 72m / min / 36m / min |
Joylashtirish aniqligi | 0,05 mm |
Himoya tizimi | O'rindiqlarni himoya qilish |
Lazer boshi | Precitec / Lazer Mech |
Quvvatlantirish manbai | AC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz |
Umumiy quvvat | 7KW ~ 11KVt |
Yer maydoni | 5.6mX3.2m (sobit jadval) |
Lazerli kesish mashinasining afzalliklari
1) Zo'r nurlar sifati: Kichkina fokus diametri va yuqori ish samaradorligi, yuqori sifat
2) Yuqori kesish tezligi: chiqib ketish tezligi 20m / min dan ko'proq
3) barqaror ishlash: dunyodagi eng yaxshi import tolasi lazerlarini qabul qilish, barqaror ishlash, kalit qismlar 100000 soatga yetishi mumkin;
4) Fotoelektrik konversiya uchun yuqori samaradorlik: CO2 lazerni kesish mashinasi bilan taqqoslang, tolali lazerni kesish mashinasi uch marta fotoelektrik konversiya samaradorligiga ega
5) Arzon narxlar va past texnik xizmat: Energiyani tejang va atrof-muhitni himoya qiling. Fotoelektrikni o'tkazish tezligi 25-30% gacha. Elektr energiyasini kam iste'mol qilish, bu an'anaviy CO2 lazerli chiqib ketish mashinasining atigi 20% -30% ni tashkil qiladi. Optik tolali liniyani uzatishning hojati yo'q, texnik xizmat ko'rsatish xarajatlarini tejash;
6) oson operatsiyalar: optik tolali uzatish, optik yo'lni sozlash yo'q;
7) Super moslashuvchan optik effektlar: ixcham dizayn, moslashuvchan ishlab chiqarish talablari.
Chiqib ketish quvurlari tafsilotlari
Kesish uzunligi | 6000mm |
Diametr | 20mm-200mm |
Qolgan minimal materiallar | 250 mm |
X o'qi | 230 mm |
Y o'qi | 6500mm |
Z o'qi | 175 mm |
Joylashtirish aniqligi | 0,05 mm |
Joylashtirish aniqligi | 0.03mm |
X o'qi uchun maksimal harakatlanish tezligi | 40m / min |
Y o'qi uchun maksimal harakatlanish tezligi | 500 mm / s |
Tezlashtirish | 1 G |
Hajmi (L * W * H) | 12000 * 1800 * 2400mm |
Og'irligi | 3800kg |

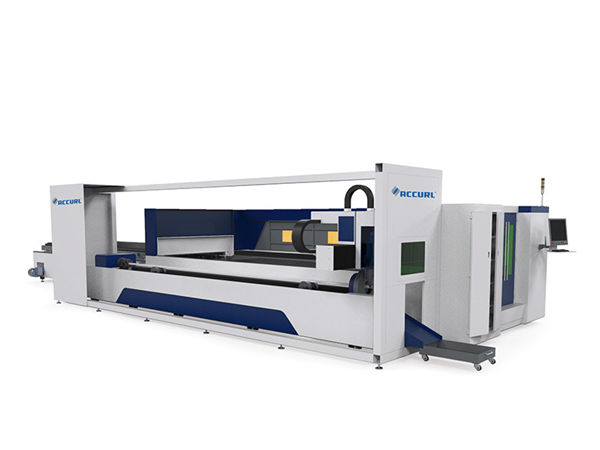

Metall naychali lazerli chiqib ketish mashinasining afzalligi
1. Aylanadigan moslamada elektr haydovchi vosita tezlikni erkin sozlaydi, oson ishlaydi, past shovqinli, yuqori aylanish tezligi, yuqori aniqlik.
2. Kesishish chizig'i kesilishi mumkin. Quvurlar qurilishi uchun eng yaxshi tanlov.
3. Import qilingan yuqori aniqlikdagi uzatish moslamasi, bu servo tizim bilan juda yaxshi ishlaydi va shu bilan aniqlik va samaradorlikning aniqligini ta'minlaydi.
4. Zo'r yo'l sifati: kichikroq lazerli nuqta va yuqori ish samaradorligi, yuqori sifat.
5. Yuqori kesish tezligi: kesish tezligi bir xil quvvatdagi CO2 lazerli chiqib ketish mashinasidan 2-3 marta.
6. Barqaror ishlash: dunyoning eng yaxshi import tolasi lazerlarini qabul qilish, barqaror ishlash, asosiy qismlar 100,000 soatni tashkil qilishi mumkin;
7. Fotoelektrik konversiya uchun yuqori samaradorlik: CO2 lazerni kesish mashinasi bilan taqqoslang, tolali lazerni kesish mashinasi uch marta fotoelektrik konversiya samaradorligiga ega.
8. Arzon narx: energiya tejash va atrof-muhitni himoya qilish. Fotoelektrikni o'tkazish tezligi 25-30% gacha. Elektr energiyasini kam iste'mol qilish, bu an'anaviy CO2 lazerli chiqib ketish mashinasining atigi 20% -30% ni tashkil qiladi.
9. Kam texnik xizmat ko'rsatish: optik tolali uzatish liniyasi ob'ektivni aks ettirmaydi, xizmat ko'rsatish xarajatlarini tejash;
10. Oson operatsiyalar: optik tolali uzatish, optik yo'lni sozlash yo'q.
Qo'llaniladigan materiallar
Asosan uglerod po'lati, kremniy po'lat, zanglamaydigan po'lat, alyuminiy qotishma, titan qotishma, galvanizli po'lat plitka, tuzatish taxtasi, alyuminiy-rux plitasi, mis va ko'plab turdagi metall materiallarni kesish uchun ishlatiladi.
Qo'llaniladigan sanoat
Plitalar, metall buyumlar, oshxona anjomlari, elektron, avtomobil qismlari, shisha, reklama, hunarmandchilik, yoritish, bezatish, zargarlik buyumlari va boshqalar.
Qo'llaniladigan materiallar:
Karbonli po'lat, zanglamaydigan po'lat, galvanizli po'lat, qotishma, titan, alyuminiy, guruch, mis va boshqa metall plitalar uchun.
