Mahsulot tafsilotlari
Mahsulotning batafsil tavsifi
Lazer turi: | Fiber lazer manbai | Kesish maydoni: | Diametri 20-200 mm |
---|---|---|---|
Sovutish rejimi: | Suvni sovutish | Ilova: | Qo'llaniladigan materiallar |
Ish kuchlanishi: | 380V / 50Hz | Fokus usuli: | Fokusni kuzatish va avtomatik sozlash |
Etkazish usuli: | Gear va raf | Lazer kuchi: | 500W 1000W 2000W 4000W |
Ishlash mumkin bo'lgan maksimal yuk: | 1000 kg | X / Y eksa pozitsiyasi: | 0,05 / 1000 mm |
Kesish tezligi: | 0-60000mm / min | Sinf: | 4-sinf lazer |
Mahsulot tavsifi
Lazer turi | Fiber lazer |
Lazer markasi | IPG / Maxfotonika |
Lazer kuchi | 500W (1000W / 2000W / 4000W ixtiyoriy) |
Ish maydoni | 1500mmX3000mm 1300x2500mm ixtiyoriy |
Ishchi stol | Ruxsat etilgan ishchi stol |
Boshqarish tizimi | PMAC to'liq yopiq pastadir servo nazorati |
Haydash rejimi | Ikkita tishli tokchani haydash |
Bo'sh / ishlov berish tezligi | 72m / min / 36m / min |
Joylashtirish aniqligi | 0,05 mm |
Himoya tizimi | O'rindiqlarni himoya qilish |
Lazer boshi | Precitec / Lazer Mech |
Quvvatlantirish manbai | AC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz |
Umumiy quvvat | 7KW ~ 11KVt |
Yer maydoni | 5.6mX3.2m (sobit jadval) |
Standart taqsimlash | Metall uyasi uchun dasturiy ta'minot, 3 turdagi gaz manbalarining ikki bosimli gaz yo'nalishi, dinamik fokus, masofadan boshqarish pulti va boshqalar. |
Chiqib ketish quvurlari tafsilotlari
Kesish uzunligi | 6000mm |
Diametr | 20mm-200mm |
Qolgan minimal materiallar | 250 mm |
X o'qi | 230 mm |
Y o'qi | 6500mm |
Z o'qi | 175 mm |
Joylashtirish aniqligi | 0,05 mm |
Joylashtirish aniqligi | 0.03mm |
X o'qi uchun maksimal harakatlanish tezligi | 40m / min |
Y o'qi uchun maksimal harakatlanish tezligi | 500 mm / s |
Tezlashtirish | 1 G |
Hajmi (L * W * H) | 12000 * 1800 * 2400mm |
Og'irligi | 3800kg |
Asosiy xususiyatlari
• Turli xil dasturlarni osonlashtiradigan ixcham dizayn.
• Lazerli boshqarish funktsiyasi bilan CNC.
• Yansıtıcı sensorlar bilan rezonator.
• CNC yordamida avtomatik ravishda moslashtirilgan ozuqa tezligi va quvvat chiqishi bilan reja va kesish uchun oddiy dastur.
• Yuqori dinamik uskunalar.
• Qattiqlik: qurilishning barqarorligi tufayli yuqori quvvat o'tkazuvchanligi.
• Chidamlilik: yopiq drayverlar.
• Qulaylik: ehtiyot qismlarga xizmat ko'rsatish
• Ilovalar asosan zanglamaydigan, uglerod, alyuminiy, titan va ko'pgina rangli metallarni kesish uchun mos keladi
• 300W dan 3 kVtagacha bo'lgan lazerli quvvat manbai imkoniyatlari
• Fiber CO2 ga nisbatan texnik xizmat ko'rsatish xarajatlari va xarajatlarni qisqartiradi
• Joylashuv aniqligi <+/- 0.04mm
• Yapon servo motorlar va drayverlar
• X-eksa balli vintli haydovchi tizimi, R-va pinionli tishli Y-eksa kvadrat rels
• Ish kuchlanishi: 380V, 50Hz / 60Hz
• 2 yillik kafolat lazerli mashina qismlarini o'z ichiga oladi. Bizning ixtiyoriy kafolatlarimiz to'g'risida so'rang
Afzalligi
1. Aylanadigan moslamada elektr haydovchi vosita tezlikni erkin sozlaydi, oson ishlaydi, past shovqinli, yuqori aylanish tezligi, yuqori aniqlik.
2. Kesishish chizig'i kesilishi mumkin. Quvurlar qurilishi uchun eng yaxshi tanlov.
3. Import qilingan yuqori aniqlikdagi uzatish moslamasi, bu servo tizim bilan juda yaxshi ishlaydi va shu bilan aniqlik va samaradorlikning aniqligini ta'minlaydi.
4. Zo'r yo'l sifati: kichikroq lazerli nuqta va yuqori ish samaradorligi, yuqori sifat.
5. Yuqori kesish tezligi: kesish tezligi bir xil quvvatdagi CO2 lazerli chiqib ketish mashinasidan 2-3 marta.
6. Barqaror ishlash: dunyoning eng yaxshi import tolasi lazerlarini qabul qilish, barqaror ishlash, asosiy qismlar 100,000 soatni tashkil qilishi mumkin;
7. Fotoelektrik konversiya uchun yuqori samaradorlik: CO2 lazerni kesish mashinasi bilan taqqoslang, tolali lazerni kesish mashinasi uch marta fotoelektrik konversiya samaradorligiga ega.
8. Arzon narx: energiya tejash va atrof-muhitni himoya qilish. Fotoelektrikni o'tkazish tezligi 25-30% gacha. Elektr energiyasini kam iste'mol qilish, bu an'anaviy CO2 lazerli chiqib ketish mashinasining atigi 20% -30% ni tashkil qiladi.
9. Kam texnik xizmat ko'rsatish: optik tolali uzatish liniyasi ob'ektivni aks ettirmaydi, xizmat ko'rsatish xarajatlarini tejash;
10. Oson operatsiyalar: optik tolali uzatish, optik yo'lni sozlash yo'q.

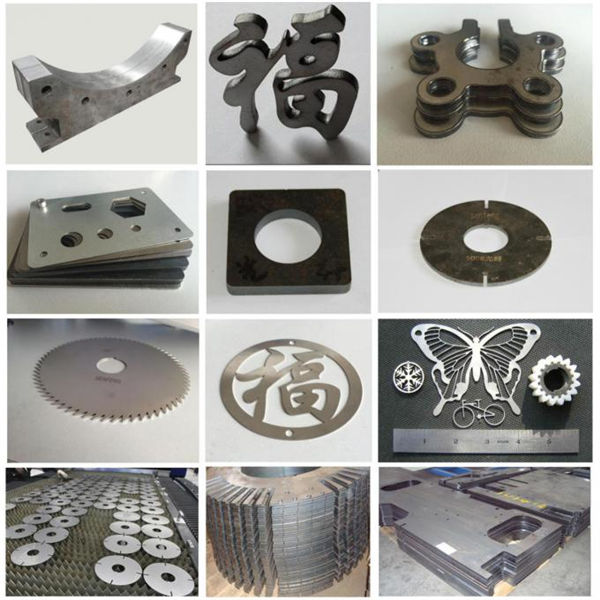

Qo'llaniladigan materiallar
Asosan uglerod po'lati, kremniy po'lat, zanglamaydigan po'lat, alyuminiy qotishma, titan qotishma, galvanizli po'lat plitka, tuzatish taxtasi, alyuminiy-rux plitasi, mis va ko'plab turdagi metall materiallarni kesish uchun ishlatiladi.
Qo'llaniladigan sanoat
Plitalar, metall buyumlar, oshxona anjomlari, elektron, avtomobil qismlari, shisha, reklama, hunarmandchilik, yoritish, bezatish, zargarlik buyumlari va boshqalar.
Qo'llaniladigan materiallar:
Maxsus uglerodli po'lat, zanglamaydigan po'lat, galvanizli po'lat, qotishma, titan, alyuminiy, guruch, mis va boshqa metall plitalar uchun
