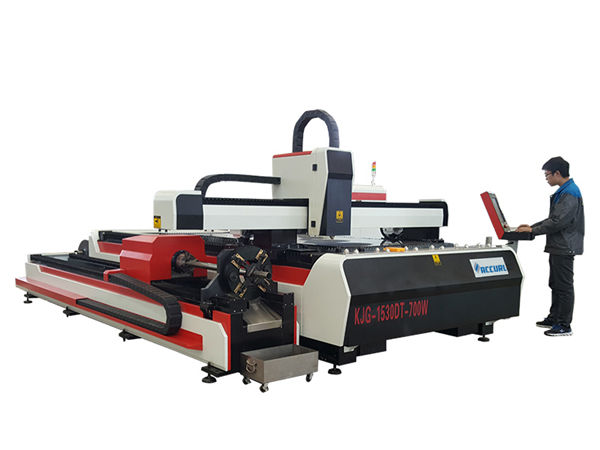

tolali lazerli metallni kesish mashinasi 500w 800w 1kw 800mm / s ish tezligi

Mahsulot tafsilotlari

Sertifikatlash: Idoralar, FDA, IOS9001
To'lov va etkazib berish shartlari:
Minimal buyurtma miqdori: 1 to'plam
Narxi: AQSh dollari
Qadoqlash tafsilotlari: Oddiy yog'och qadoqlash
Yetkazib berish muddati: 30-45 kun
To'lov shartlari: T / T, Western Union, MoneyGram, L / C, D / P
Ta'minot qobiliyati: oyiga 100 to'plam

Mahsulotning batafsil tavsifi

Model:	RL-P5050-500	Lazer kuchi:	500 Vt
Lazer manbai:	Maks / Raycus / Ipg	Maksimal ishlov berish hajmi:	500 * 500mm // 600 * 600mm
Maksimal ish tezligi:	800 mm / s	Boshqarish tizimi:	Cypcut
Materialni kesish qalinligi:	0,2-30 mm	Elektr ta'minoti:	AC380V 50Hz / 5KVt
Joylashtirish aniqligi:	± 0,05 mm / 500 mm	HS kodi:	8456110090
Transport paketi:	Yog'och karton	Vazni:	1100KG
Takroriy joylashuv aniqligi:	± 0,05 mm / 500 mm	Lazer turi:	Fiber lazer

Ariza materiallari

Elyaf lazerni kesish uskunalari zanglamaydigan po'latdan yasalgan plitalar, yumshoq po'lat plitalar, uglerod po'lat plitalari, qotishma po'lat plitalar, bahor po'lat plitalari, temir plitalar, galvanizli temir, galvanizli plitalar, alyuminiy plastinka, mis qatlamlar, bronza plitalar, bronza plitalar bilan qoplangan. , Oltin plastinka, kumush plastinka, titan plastinka, metall plitalar, metall plitalar, quvurlar va quvurlar va hk.

Lazer generatori uchun mashina parametrlari

Mahsulot	Parametrlar
Lazer turi	Fiber lazer
Quvvat	500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
To'lqin uzunligi	1070-1080nm
Elektro-optik konversiya samaradorligi	25-30%
XYZ yo'nalishi	3025mm / 1525mm / 100mm
Materialni kesish qalinligi	0,2-8mm
Kesish tikuvining kengligi	0.1-0.2mm
Qayta joylashishni aniqligini takrorlang	± 0,05 mm / 500 mm
Joylashtirish aniqligi	± 0,05 mm / 500 mm
Maks.Mobil tezlik	60000mm / min
Max.Accolyatsiya tezligi	25m / min
Maks. Yuklash og'irligi	500 kg
Mashinaning og'irligi	2300kg
Kerakli quvvat	220V 50Hz / 60Hz
Mashina hajmi (L * W * H)	4500mm * 2450mm * 1700mm

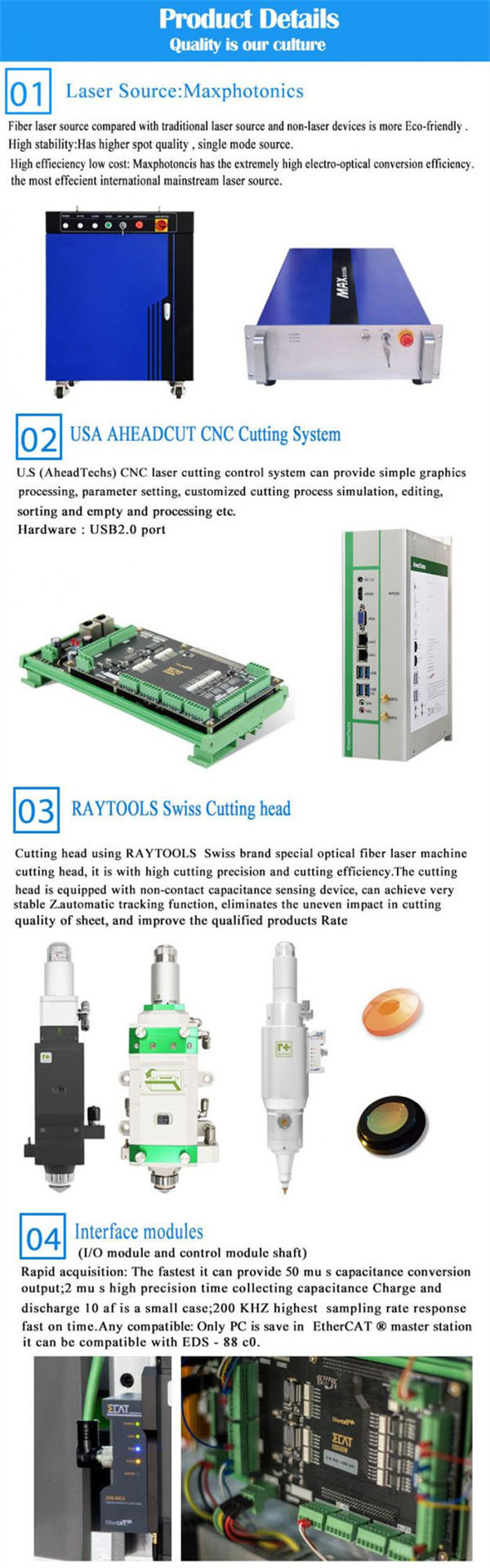

Optik tolali lazer kesgichni sozlash

	Ta'rif	Qty	Asl	Tovar
1	Optik tolali lazer manbai (500W / 800W)	1SET	Xitoy	MAX
2	Lazerni kesish boshi	1PC	Shveytsariya	RAYTOOLS
3	Mashina to'shagi va aksessuarlari	1SET	Xitoy
4	Elektr nazorati	1SET		OMRON, Shnayder
5	Gaz pallasini boshqarish	1SET	Yaponiya	SMC
6	Nozik raf	Har 3SETS	Xitoy
7	Nozik chiziqli qo'llanma raylari	Har 3SETS	Tayvan	PMI
8	Sayyoraviy tishli	3SET	Xitoy
9	Mashina to'shagi uchun aksessuarlar	1SET	Xitoy
10	Raqamli chiqib ketish tizimi	1SET	AQSH	AHEADCUT
11	Sanoat nazorati kompyuteri	1SET	Xitoy	AHEADCUT
12	Aloqa servo va haydovchisi	4SETS	Xitoy
13	Sovutish moslamasi	1SET	Xitoy
14	Chiqindilarni qayta ishlash uskunalari	1SET	Xitoy

Uskunaning ishlashi va ekologik talablar

Talab

Elektr ta'minoti: boshqariladigan barqaror quvvat manbai: (tavsiya etiladi)

(1) nominal chiqish kuchlanishi: 220 v

(2) kuchlanish chastotasi: 50 gts

(3) ikki fazali kuchlanish barqarorligi + 5%

(4) chiqish voltajini sozlash darajasi: <2%

Yordamchi gaz bilan kesish:

Toza, quruq siqilgan havo va yuqori darajada kislorod (O2) va azot (N2), tozaligi 99,9% dan kam emas

Kesish materiallari

Jadvaldagi materiallar tekis, silliq; sirtni tozalang

Siqilgan havo bilan ta'minlash moslamasi

(1) nominal bosim: 14 bar

(2) sig'im: 1 m3

Nazariyani kesish parametri

Quvvat (Vt)	Materiallar	Qalinligi (mm)	Kesish tezligi (m / min)	Gaz
800	Zanglamaydigan po'lat	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	Karbonli po'lat	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

Quvvat (Vt)	Materiallar	Qalinligi (mm)	Kesish tezligi (m / min)	Gaz
500	Zanglamaydigan po'lat	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	Karbonli po'lat	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
