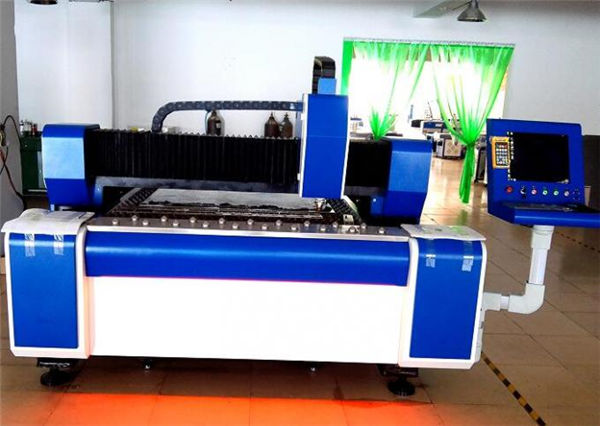

po'lat tolali lazerni kesish mashinasi 60m / min

po'lat tolali lazerni kesish mashinasi 60m / min

Mahsulot tafsilotlari


Sertifikatlash: Idoralar
To'lov va etkazib berish shartlari:
Minimal buyurtma miqdori: 1Set
Narxi: kelishilgan
Qadoqlash ma'lumotlari: 1 * 20GP konteyner
Yetkazib berish muddati: 30 kun
To'lov shartlari: L / C, D / A, T / T, D / P, Western Union

Mahsulotning batafsil tavsifi


Ilova ::Barcha metall materiallarQalinligi kesish:SS Upto 12mm, MS Upto 22 sm
Lazer turi ::Import qilingan asl tolali lazerMahsulot nomi:Chelik tolali lazerni kesish mashinasi 60m / min
Min.line kengligi:0,1 mmBoshqarish dasturi ::Cypcut
Grafik format qo'llab-quvvatlanadi:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTBrendning nomi::TAIYI LAZER
Takrorlash uchun ::+/- 0.03mmIshlash harorati ::0 ° C-45 ° C darajasida
Sovutish rejimi:Suvni sovutishLazer manbai:IPG / Nlight / Raycus / Maks
Kuchlanish::AC380V ± 10% 50HZ (60HZ)Kesish maydoni:3000x1500mm, 4000 * 2000mm moslashtirilgan

Elyaf lazer mashinasining afzalligi


1) Zo'r nurlar sifati: Kichkina fokus diametri va yuqori ish samaradorligi, yuqori sifat.
2) Yuqori kesish tezligi: chiqib ketish tezligi 60 m / daqiqadan ko'proq
3) Barqaror ish: eng yaxshi jahon import tolasi lazerlarini qabul qilish, barqaror ishlash, kalit qismlar
100000 soatga yetish;
4) Fotoelektrik konversiya uchun yuqori samaradorlik: CO2 lazerni kesish mashinasi bilan taqqoslang,
tolali lazerni kesish mashinasi uch marta fotoelektrik konversiya samaradorligiga ega
5) Arzon narxlar va past texnik xizmat: Energiyani tejang va atrof-muhitni himoya qiling. Fotoelektrikni o'tkazish tezligi
25-30% gacha. Elektr energiyasini kam iste'mol qilish, bu an'anaviy CO2 lazerining atigi 20% -30% ni tashkil qiladi
chiqib ketish mashinasi. Optik tolali liniyani uzatishning hojati yo'q, texnik xizmat ko'rsatish xarajatlarini tejash;
6) oson ishlash: optik tolali uzatish, optik yo'lni sozlash yo'q;
7) Super moslashuvchan optik effektlar: ixcham dizayn, moslashuvchan ishlab chiqarish talablari.

Xususiyat va mulk


1. Mashina yuqori chiqib ketish tezligi, yuqori samaradorlik, xavfsizlik va barqarorlik bilan yaxshi ishlashga ega.
2. Lazerli nuqta yaxshi sifatga ega. Va mashina biroz buzadi. Bundan tashqari, material silliq va yoqimli ko'rinishga ega bo'lishi mumkin.
3. Temperaturani davolashdan so'ng, yuqori qattiqlikdagi ramka yuqori tebranish xususiyatiga ega. Gantry tuzilishi bo'lgan ramka yirik CNC gantry ishlov berish markazida bir bosqichli ishlov beriladi. Optimallashtirilgan tuzilish bilan, mashina 0,01 mm / m ichida boshqarilishi mumkin bo'lgan qat'iylik va yuqori aniqlikka ega.
4. Import qilingan servo motor, sayyora reduktori va murakkab yo'nalishli qo'zg'alish mexanizmi barqarorlik va aniqlikni ta'minlaydi.
5. Ko'p amaliy funktsiyalarga ega bo'lgan sezgir HMI ishlash oson.
6. Import qilingan egarli tishli, tsilindrli panjara, chiziqli qo'llanma rayi juda aniq ish yo'nalishini ta'minlaydi.
7. Avtomatik balandlik va to'qnashuvga qarshi tizim avtomatik ravishda germetik chiqib ketish boshini belgilangan balandlikda kesish uchun kerakli balandlikda o'rnatadi.
8.Moshinaning elektr ta'minoti avtomatik xavfsizlik himoyasi bilan yaratilgan va nosozlik signallari mavjud.

Texnik xususiyatlari


Lazer manbai vositasiElyaf
Kesish oralig'i (L * W)3000 mm × 15000 mm
Z o'qi bilan urish250 mm
Maks. joylashishni aniqlash tezligi120 m / min
X, Y o'qi Maks. tezlikni tezlashtirish1.0G
Sovutish shakliSuvni sovutish
Lazer to'lqin uzunligi1070nm


Lazer manbasining chiqish quvvati



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Ixtiyoriy)

Min. chiqib ketish bo'shlig'i≤ 0,1 mm
X, Y va Z o'qlarining joylashuv aniqligi± 0,03 mm
X, Y va Z o'qlarining takroriy joylashishni aniqlash aniqligi± 0,01 mm
Kesuvchi materialning qalinligi (material bo'yicha)0,2 - 25 mm
Haydovchi modeliImport qilingan servo motor
Quvvat talabi380V, 50/60 Gts
Ish harorati0-45 ℃
Uzluksiz ish vaqti24 soat
Mashinaning og'irligiTaxminan 12000 kg
Elektr ta'minotining umumiy himoya darajasiIP54

Kesish materiallari


Elyaf lazer mis, alyuminiy, bu yuqori aks ettiruvchi materiallar va volfram kabi barcha rangli metallarni kesishi mumkin, shuningdek zanglamaydigan po'latdan, uglerod po'latidan, marganets po'latdan, galvanizli varaqdan, alyuminiy platformali oltin qotishma plastinka va boshqa nodir narsalarni kesishi mumkin. metallar.

Qo'llash sohasi


Elyaf lazerni kesish mashinasi aerokosmik, aviatsiya, elektronika, liftlar, tibbiy asbob-uskunalar, oshxona elektr jihozlari, avtoulov qismlari, elektr jihozlari, oltin bilan qoplangan shassi shkaflari, mexanik uskunalar, yoritish moslamalari, reklama belgilari, displey uskunalari, har qanday turdagi keng qo'llanilishi mumkin. metall buyumlar, polotno metall kesish va boshqa sanoat tarmoqlari.

Batafsil rasmlar






Ism:Mashina korpusi va aksessuarlari

a.600 ℃ issiqlik bilan ishlov berish, pechkada 24 soat sovutish, 20 yil davomida deformatsiyasiz foydalanish ishonchliligi uchun CO2 himoya manbai.
b. Sinxron X / Y / Z o'qlari: Z o'qi 150 mm masofani bosib o'tishi mumkin, bu ko'plab metall plitalarni kesish uchun javob beradi.
Yuqori sifat, uning chidamliligi va oson parvarish qilinishini kafolatlaydi.

Ism:AC servo vosita va haydovchi

Import qilingan servo motor (ikki o'qli motorli motor bilan boshqariladigan Y o'qi) va murakkab sayyora qaytaruvchisi barqaror, aniq va ishonchli haydashni ta'minlaydi.





Ism:Nozik chiziqli qo'llanmalar

Ilg'or chiqib ketish tizimi, lazer kuchi va servo harakatlanish tizimi bir-biriga juda mos keladi, yuqori aniqlikdagi tishli va tirgak haydovchi tizimi, ishlov beriladigan ikki kishilik ish stoli, yuqori ishlov berish tezligi va aniqligini ta'minlash uchun ..

Ism:Kesish boshi



Kontaktsiz chiqib ketish boshi avtomatik balandlikni kuzatish va to'qnashuvga qarshi funktsiyaga ega, bu bir xil chiqish kuchida kesish tezligini, silliqligini va kesish aniqligini sezilarli darajada yaxshilaydi. Bir so'z bilan aytganda, chiqib ketish samaradorligini oshirish mumkin.





Ism:Lazer manbai

tezkor tezlik, yuqori aniqlikdagi kesish chizig'i va silliq chiqib ketish qirrasi



Namunalarni kesish


O'qitish


Mashg'ulotdan tortib mashinani o'rnatishgacha sotishdan keyingi xizmat (3 usul):
O'rnatish, ishlatish, texnik xizmat ko'rsatish va muammoni hal qilish uchun taklif qilinadigan video va foydalanuvchi qo'llanmasini ingliz tilida o'rgatish va elektron qo'llanma, faks, telefon / whatsapp / skype // va hokazolar bilan tanishish. o'rnatish, foydalanish yoki sozlashda ba'zi muammolar.
2. Sizning kompaniyangiz texnologimizga fabrikamizga asbob-uskuna va operatsion zaruriy asoslar, 3-5 kunlik o'quv vaqti haqida ma'lumot olish uchun tashrif buyurishni taklif qilishi mumkin, o'quv jarayoni quyidagicha:
a) Umumiy rasm chizish bo'yicha dastur;
b) mashg'ulotlarni yoqish va o'chirish mashinalari;
c) Boshqarish paneli va dasturiy ta'minot parametrlarining ahamiyati, parametrlar oralig'ini sozlash
d) Mashinani asosiy tozalash va texnik xizmat ko'rsatish;
e) Uskunaning umumiy muammolarini bartaraf etish;
f) foydalanish ehtiyotkorlik.
3. Uyma-uy yurish bo'yicha o'qitish xizmati. viza, sayohat va turar joy harajatlari mijoz hisobiga bo'ladi. Mashg'ulotlar davomida ikkala muhandisimizga ham tarjimon tayinlash yaxshiroqdir. Mashg'ulot vaqti: 3-5 kun.

Kafolat


a) .1Barcha mashina uchun yil (qo'lda buzilishlar kelishilgan.)
b) .Lazer manbai 2 yillik kafolat
c) .Maxsus texnik xizmat ko'rsatish va ehtiyot qismlarni etkazib berish
d). Operatsion xodimlari uchun bepul trening. (muhandis chet elga ketishi mumkin.
