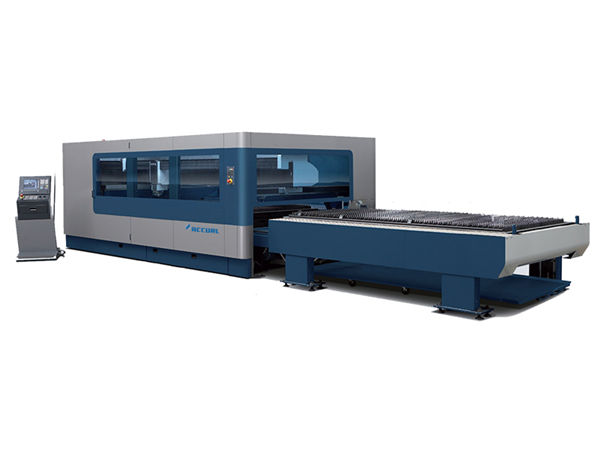

avtomatik to'plam cnc tolali lazerni kesish mashinasi

avtomatik to'plam cnc tolali lazerni kesish mashinasi

Mahsulot tafsilotlari


Sertifikatlash: Idoralar, ISO 9000
To'lov va etkazib berish shartlari:
Minimal buyurtma miqdori: 1 SET
Narxi: kelishilgan
Paket tafsilotlari: yog'och paket
Yetkazib berish muddati: 15 - 30 ish kuni
To'lov shartlari: T / T, Western Union, MoneyGram
Ta'minot qobiliyati: oyiga 1000 dona

Mahsulotning batafsil tavsifi


Mahsulot nomi:Plitalar va naychalar tolali lazerni kesish mashinasiLazer turi:Fiber lazer
Lazer kuchi:800w / 1000w / 2000w / 4000wKafolat:12 oy
Sotishdan keyingi xizmat:Chet elda muhandislar xizmatiVazni:3000 kg
Boshqarish dasturi:CypcutCNC yoki yo'q:HA
Qo'llaniladigan materiallar:Metall naycha va metall plastinkaQuvvatlantirish manbai:AC380V ± 5% 50 / 60Hz (3 bosqich)

Mahsulot tavsifi


Biz o'z-o'zidan ishlab chiqarilgan Gantry CNC mashinasi va yuqori quvvatli payvandlash korpusini birlashtirgan eng murakkab tolali lazerli N-light / IPG-ni qabul qilamiz. Katta CNC frezeleme mashinasi yuqori haroratli ishlov berish va nozik ishlov berishdan so'ng, import qilinadigan yuqori aniqlik va yuqori tezlikda, chiziqli qo'llanma haydovchisida, yuqori tezlikda servo motor bilan ishlaydi. Alyuminiy nur, rivojlangan issiqlik bilan ishlov berish jarayoni, yuqori quvvat, engil vazn. , yaxshi qattiqlik. Asosan yuqori tezlikda va aniqlikda 20 mm metall ostida trubani kesish uchun. Optik tolali lazer bir qator afzalliklarga ega, masalan, yuqori nur sifati, yuqori nashrida, yuqori konversiya tezligi, texnik xizmat ko'rsatmaydigan, arzon va kichik o'lchamdagi barqaror va ishonchli ishlash va boshqalar. Havo yordamida kesish lazerni kesishning eng ilg'or darajasidir. , ayniqsa zanglamaydigan po'lat, uglerod po'lati, qotishma, guruch, mis, titan va boshqa metall materiallarni nozik kesish uchun javob beradi. Metall buyumlar, velosiped, metall mebellar, fitness jihozlari, sport anjomlari, qishloq xo'jaligi texnikasi, displey tokchasi, yong'inga qarshi kurashda keng qo'llaniladi.

Mashinaning xususiyati


1. Kesilgan naychaga yumaloq, to'rtburchaklar, to'rtburchaklar naycha, oval naycha, I-nur va boshqalar kabi qo'llaniladigan qo'shaloq elektr motorlari va ikki tomonlama servo motorlarning dizayni.
2. Kesish paytida burilish barqarorligini ta'minlash uchun pnevmatik rulma g'ildiragi qo'llab-quvvatlovchi dizayni.
3. Eng yaxshi chiqib ketish effektini beradigan yuqori samarali lazer manbai va barqaror operatsion tizim.
4. Mashina barqaror, samarali va bardoshli ishlashini ta'minlash uchun mukammal sovutish tizimiga, soqol tizimiga va changni tozalash tizimiga ega.
5. Mashina mukammal va barqaror chiqib ketish sifati bilan har xil metallarni kesish uchun ishlatilishi mumkin.
6. Ixtisoslashtirilgan CAD / CAM avtomatik dasturiy ta'minot va avtomatik uy quradigan dasturiy ta'minot yordamida xom ashyoni maksimal darajada tejash mumkin.
7. Ethernet interfeysi orqali CNC tizimiga kirish lazerni kesish jarayonida aloqa va masofadan turib kuzatishni amalga oshiradi.

Texnik parametrlar


Optik tolali lazer kuchi: 800W, 1000W, 1500W, 2000W, 3000W 4000W (ixtiyoriy)
Ish hajmi: 3000 * 1500mm
X va Y joylashishni aniqlash aniqligi: + -0,05 mm
Etkazib berish rejimi: Germaniya Atlanta yuqori aniqlikdagi tishli va ikki qavatli haydovchi raf tolali lazerni kesish dastgohi bilan tortma

Lazer kuchi800W 1000W 2000W 3000W
Lazer manbaiIPG / N-LIGHT Maxphotonics tolali lazer rezonatori
Quvurlar / naychalarga ishlov berish (x L L)Φ = 20-300mm, L = 6m, 8m, 12m (variant uchun Φ = 20-300mm; variant uchun L> 6m)
Quvurlar / naychalar toifasiDumaloq, kvadrat, to'rtburchaklar, tasvirlar, bel yumaloq va hk
Tezlikni aylantirish120 aylanish / daqiqa
CNC nazoratiCypcut / Germaniya PA HI8000
Lazerli boshShveytsariya Raytools
Quvvatlantirish manbaiAC380V ± 5% 50 / 60Hz (3 faza)
Umumiy elektr quvvati22 kVt
Joylashtirish aniqligi± 0.03mm / m
Qayta joylashishni aniqligini takrorlang± 0,02 mm
Maksimal joylashish tezligi70 m / min
Tezlashtirish1g
Chizish dasturlash rejimiSolidworks, Pro / e, UG va boshqalarni to'g'ridan-to'g'ri import qilish
Mashinaning og'irligi6.5-7.5T

Fiber lazerni kesish mashinasining afzalligi


1. Zo'r yo'l sifati: kichikroq lazerli nuqta va yuqori ish samaradorligi, yuqori sifat.
2. Yuqori kesish tezligi: kesish tezligi bir xil quvvatdagi CO2 lazerli chiqib ketish mashinasidan 2-3 marta.
3. Barqaror ishlash: dunyoning eng yaxshi import tolasi lazerlarini qabul qilish, barqaror ishlash, asosiy qismlar 100,000 soatni tashkil qilishi mumkin;
4. Fotoelektrik konversiya uchun yuqori samaradorlik: CO2 lazerni kesish mashinasi bilan taqqoslang, tolali lazerni kesish mashinasi uch marta fotoelektrik konversiya samaradorligiga ega.
5. Arzon narx: energiya tejash va atrof-muhitni himoya qilish. Fotoelektrikni o'tkazish tezligi 25-30% gacha. Elektr energiyasini kam iste'mol qilish, bu an'anaviy CO2 lazerli chiqib ketish mashinasining atigi 20% -30% ni tashkil qiladi.
6. Kam texnik xizmat ko'rsatish: optik tolali liniyani uzatishning hojati yo'q, xizmat ko'rsatish narxini tejash;
7. Oson operatsiyalar: optik tolali uzatish, optik yo'lni sozlash yo'q.

Mashina tafsilotlari


Quvurlarni avtomatik yig'ish yuklagichining xususiyatlari
1. Ishlash va yuklash vaqtini tejaydigan, ommaviy ishlab chiqarish maqsadiga erishadigan variant uchun avtomatik to'plam yuklagich
2. To'plangan quvur, to'rtburchaklar quvur va boshqa quvurlar inson aralashuvisiz to'liq avtomatlashtirilgan yuklanishi mumkin.
3. Boshqa shaklli quvur sun'iy ravishda yarim avtomatik oziqlantirilishi mumkin.
4.Max Loading to'plami 800 * 800mm
5.Max Loading to'plamning vazni 2500kg
6.Oson olib tashlash uchun lenta qo'llab-quvvatlash ramkasi
7. Naychalarni avtomatik ravishda ko'tarish
8.Avtomatik ajratish va avtomatik tekislash
9.Robotik qo'lni to'ldirish va to'g'ri ovqatlantirish

Avtomatik yig'ish moslamasi:
1. Avtomatik ko'tarish qo'llab-quvvatlaydi, naycha va axlatni savatga soling
2. Vizual o'lchovli qo'llab-quvvatlash, qo'llab-quvvatlash diametrini quvur diametriga qarab tezda sozlashi mumkin
3. Vizual o'lchamdagi sozlanishi qo'llab-quvvatlovchi ko'tarish moslamasi ovqatlanish vaqtini tejaydi, konsentratsiyani ta'minlaydi, quvurlarning siljishini oldini oladi

Lift sozlanishi qo'llab-quvvatlash tizimi:
Turli diametrli quvurlarni kesish, sozlanishi qo'llab-quvvatlash tizimi yordamida tez va aniq konsentratsiyali quvur va tirnoqni topish, tez oziqlantirish, parvarishlash maqsadlariga erishish, vaqtni qisqartirish vaqtini tejash. Siz chayqalish trubkasini qisqartirishga yordam berishingiz mumkin.

Integratsion to'shak:
1. To'liq uzunligi 8 metr bo'lgan payvandlangan to'shak kabi.
2.Integratsion to'shak uskuna konsentratsiyasini, vertikal, aniq o'rnatish tez va samarali ishlashini yaxshiroq ta'minlashi mumkin.
3.Barcha struktura ixcham aniqlikdir.

3D foydalanuvchi interfeysi:
1. Intuitiv interfeys, Solidworks, Pro / e, UG dasturlari bilan ishlashga qulay va qulay.
2. CNC ishlaydigan an'anaviy dasturiy ta'minot kodini dasturlash uslubining murakkab ishlash uslubidan tubdan chiqib ketish.
3. Operator talablarini kamaytiring.

Onlayn diagnostika funktsiyasi:
CypTube servo teskari aloqa funktsiyasini qabul qildi, boshni, lazerni va boshqa qismlarni kesib tashladi, ishlamay qolganligini aniqlash uchun onlayn tarzda mavjud.

Mahsulotga ilova:
Ilova: U quvurni, kvadrat naychani va turli xil maxsus shakldagi quvurlarni kesishi mumkin.
Quvur uchun diametri: 20-200 mm
Kesish uzunligi: 6m / 4m va boshqalar
500 Vt tolali manba bilan kesish qalinligi: 3 mm zanglamaydigan po'lat, 6 mm karbonli po'lat, 2 mm mis, 2 mm alyuminiy va boshqalar, 2,5 mm galvanizli plastinka va boshqalar.
